Shunt trip cuộn đóng (phụ kiện kèm theo MCCB), bộ phận rời được gắn kèm theo với MCCB (thiết bị đóng cắt), tùy thuộc vào mục đích của người sử dụng để quyết định việc gắn thêm thiết bị này hay không. Shunt trip hoạt động theo nguyên tắc cuộn dây và lõi thép khi cuộn dây được cấp điện sẽ hút tiếp điểm cơ khí, từ đó sẽ dẫn đến việc tác động cò lẫy Shunt Trip. Tùy vào ứng dụng mà người thiết kế chọn loại shunt trip.

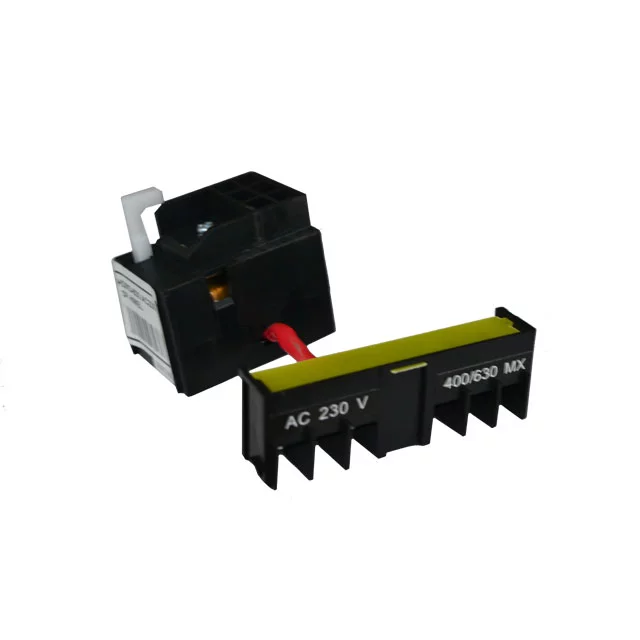

Shuntrip dùng cho MCCB
Shuntrip là một cuộn dây được gắn trong máy cắt VCB, ACB, MCCB, nếu sử dụng cho MCB thì nó được gắn bên hông của MCB, nó có nhiệm vụ là OFF máy cắt, CB khi có tín hiệu điện từ bên ngoài gửi vào.
- + Shunt trip theo tiếng anh lĩnh vực điện lạnh là bộ cắt mạch song song
- + Shunt trip theo tiếng anh lĩnh vực điện có nghĩa là thiết bị nhả song song
Cấu tạo của nó dựa trên nguyên lí điện từ. Nếu bạn đưa điện áp đặt vào hai đầu cuộn dây của shuntrip thì shuntrip sẽ tác động vào kết cấu cơ khí bên trong của máy cắt và làm cho máy cắt trở về trạng thái OFF hoặc Trip tùy vào từng trạng thái của máy cắt.
- + Thường thì shuntrip được kết hợp với nút nhấn Emergency Off ,hay kết relay bảo vệ,hay tín nhiệu
- + Off từ xa hay tín hiệu PLC nào đó…
#Ứng dụng của Shuntrip
- + Shunt trip ứng dụng cho nhiều mục đích như ngắt ngồn MCCB, ACB một cách tự động khi xảy ra sự cố như mất pha, sự cố dòng dò, quá nhiệt động cơ, mất một trong pha điện lưới,..
- + Nhận tín hiệu điều khiển kết nối thiết bị như Relay bảo vệ mất pha, thứ tự pha...
- + Ứng dụng bảo vệ động cơ khi sự cố mất pha, tránh trường hợp làm cháy động cơ.
